Installation der Statusseite

Eine kleine Statusseite die den Verkehr und den Status des Gateways anzeigt. Dafür wird lighttpd und ein CGI-Script verwendet.

apt-get install lighttpd
apt-get install gawk

gawk wird für das CGI-Script benötigt. Der Inhalt von /etc/lighttpd/lighttpd.conf:

server.document-root = "/etc/lighttpd/www/"

server.port = 80
server.bind = "10.29.x.y"
$SERVER["socket"] == "10.29.x.y:80" {}

server.username = "www"
server.groupname = "www"
mimetype.assign = (
  ".html" => "text/html",
  ".txt" => "text/plain",
  ".jpg" => "image/jpeg",
  ".png" => "image/png",
  ".css" => "text/css"
)

index-file.names = ( "index.html" )

In der Konfigurationsdatei muss anstatt 10.29.x.y die korrekte IP eingetragen werden unter der die Statusseite im Freifunknetz erreichbar sein soll.

Der Inhalt von /etc/lighttpd/generate.sh:

#!/bin/bash

dst="$1"
src="/tmp/freifunk_status"

vpn_if='fastd_bat'
wan_if='vpnexit'
avg_time=5


#write stdout to file
exec >"$src" 2>&1

convert() {
  echo $1 | awk '{
  split("B,KiB,MiB,GiB,TiB,EiB,PiB,YiB,ZiB", s, ",")
  c=1; x=$1
  while (x>=1024 && c<8) {x/=1024; c++}
  xf=(c==1)?"%d":"%.2f"
  printf(xf" %s\n", x, s[c])
  }'
}

vpn_tx1_bytes=`cat "/sys/class/net/$vpn_if/statistics/tx_bytes"`
vpn_rx1_bytes=`cat "/sys/class/net/$vpn_if/statistics/rx_bytes"`
wan_tx1_bytes=`cat "/sys/class/net/$wan_if/statistics/tx_bytes"`
wan_rx1_bytes=`cat "/sys/class/net/$wan_if/statistics/rx_bytes"`

sleep $avg_time

vpn_tx2_bytes=`cat "/sys/class/net/$vpn_if/statistics/tx_bytes"`
vpn_rx2_bytes=`cat "/sys/class/net/$vpn_if/statistics/rx_bytes"`
wan_tx2_bytes=`cat "/sys/class/net/$wan_if/statistics/tx_bytes"`
wan_rx2_bytes=`cat "/sys/class/net/$wan_if/statistics/rx_bytes"`

wan_tx_speed=$((($wan_tx2_bytes-$wan_tx1_bytes)/$avg_time))
wan_rx_speed=$((($wan_rx2_bytes-$wan_rx1_bytes)/$avg_time))
vpn_tx_speed=$((($vpn_tx2_bytes-$vpn_tx1_bytes)/$avg_time))
vpn_rx_speed=$((($vpn_rx2_bytes-$vpn_rx1_bytes)/$avg_time))

wan_tx_str="`convert $wan_tx2_bytes` (`convert $wan_tx_speed`/s)"
wan_rx_str="`convert $wan_rx2_bytes` (`convert $wan_rx_speed`/s)"
vpn_tx_str="`convert $vpn_tx2_bytes` (`convert $vpn_tx_speed`/s)"
vpn_rx_str="`convert $vpn_rx2_bytes` (`convert $vpn_rx_speed`/s)"

u=`uptime`
load="${u##*:}"
u="${u%%,*}"
uptime="${u##*up}"
hdd=`df -h | grep '/$' | cut -d' ' -f 20`

echo '<html>'
echo '<head>'
echo '<title>Gateway-Status</title>'
echo '<link rel="stylesheet" type="text/css" href="style.css">'
echo '</head>'
echo '<body>'

echo '<br /><br />'
echo '<h2>Statusseite des Gateways vpnx.freifunk-bielefeld.de</h2>'
echo '<center>('`date`')</center>'
echo '<table>'
echo '<tr style="vertical-align:bottom;">'
echo '<td id="left_top">'$wan_tx_str'</td>'
echo '<td id="middle_top"><b>Load:</b>'$load'<br><b>Uptime:</b>'$uptime'</td>'
echo '<td id="right_top">'$vpn_rx_str'</td>'
echo '</tr>'
echo '<tr>'
echo '<td colspan=3><img src="schema.png" class="schema"></td></tr>'
echo '<tr style="vertical-align:top;">'
echo '<td id="left_bottom">'$wan_rx_str'</td>'
echo '<td id="middle_bottom"><b>HDD:</b> '$hdd'<br><a href="vnstat/">Traffic Statistics</a></td>'
echo '<td id="right_bottom">'$vpn_tx_str'</td>'
echo '</tr>'
echo '</table>'
echo '</body>'
echo '</html>'

#move to final destination
mv "$src" "$dst"

exit 0

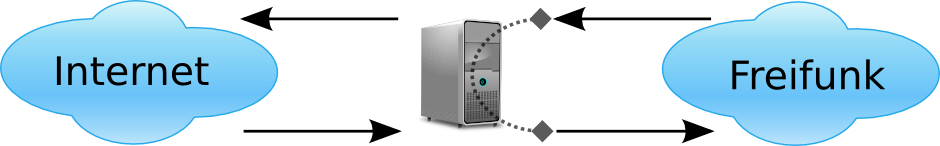

Für die Statusseite werde zusätzlich die beiden Dateien style.css und schema.png benötigt.

cd /etc/lighttpd/www
wget http://freifunk-bielefeld.de/lib/exe/fetch.php?media=style.css.zip -O style.css
wget http://freifunk-bielefeld.de/lib/exe/fetch.php?media=schema.png -O schema.png

Das obige Script generiert die Statusseite und soll alle zwei Minuten ausgeführt werden. Dafür wird ein Eintrag in die /etc/crontab vorgenommen:

*/2 *   * * *   www    /etc/lighttpd/generate.sh '/etc/lighttpd/www/index.html'

Natürlich muss das script auch ausführbar sein:

chmod a+x /etc/lighttpd/generate.sh

Das Verzeichnis für den Inhalt muss noch erstellt werden:

mkdir /etc/lighttpd/www

Bevor lighttpd gestartet wird wird dafür noch eine Nutzer und eine Gruppe angelegt:

groupadd www
useradd -g www -d /etc/lighttpd/www -s /sbin/nologin www

chown -R www:www /etc/lighttpd/www/
chmod -R 775 /etc/lighttpd/www/

Nun kann der Webserver gestartet werden.

/etc/init.d/lighttpd start

vnStat

vnStat protokolliert den Netzwerkverkehr auf mehreren Anschlüssen und listest das Volumen je Minute/Stunde/Tag/Monat auf.

apt-get install php5-cgi
apt-get install vnstat
vnstat -u -i fastd_bat
vnstat -u -i tun0
vnstat -u -i icvpn

In der /etc/vnstat.conf muss unter #default Interface:

Interface "tun0"
Interface "fastd_bat"
Interface "icvpn"

ergänzt werden
In /etc/lighttpd/lighttpd.conf muss dann hinzugefügt werden:

server.modules = ("mod_fastcgi")
fastcgi.server = ( ".php" => ((
                   "bin-path" => "/usr/bin/php-cgi",
                   "socket" => "/tmp/php.socket"
               )))

und

index-file.names = ( "index.html" )

wird durch

index-file.names = ( "index.html", "index.php" )

ersetzt

Nun muss nur noch das php-frontend in den richtigen Pfad heruntergeladen und entpackt werden und die /etc/lighttpd/www/vnstat/config.php angepasst werden:

wget http://www.sqweek.com/sqweek/files/vnstat_php_frontend-1.5.1.tar.gz
tar -xvzf vnstat_php_frontend-1.5.1.tar.gz
mv vnstat_php_frontend-1.5.1 /etc/lighttpd/www/vnstat

Alle Interfaces müssen als array aufgeführt sein:

    $iface_list = array('tun0', 'fastd_bat', 'icvpn', 'eth0');

und für jedes Interface wird noch ein Titel vergeben

  $iface_title['tun0'] = 'Exit-VPN';
  $iface_title['fastd_bat'] = 'Freifunk intern';
  $iface_title['icvpn'] = 'IC-VPN';
  $iface_title['eth0'] = 'Netzwerkkarte';
